Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système mécanique du moteur / Système de distribution / Composants et emplacement des composants

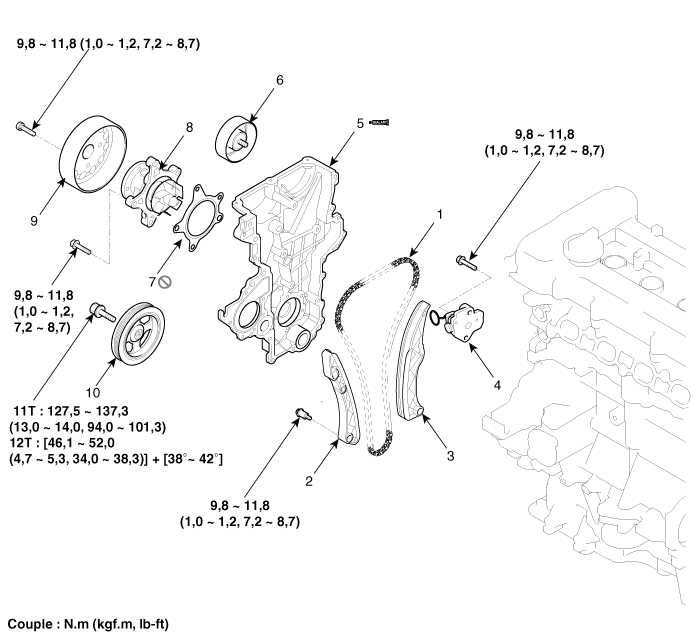

COMPOSANTS

1. Chaîne de distribution
2. Guide de la chaîne de distribution
3. Bras de la chaîne de distribution
4. Auto-tendeur de la chaîne de distribution
5. Couvercle de la chaîne de distribution

6. Pignon intermédiaire de la courroie de transmission
7. Joint de la pompe à eau
8. Pompe à eau
9. Poulie de la pompe à eau
10. Poulie du vilebrequin

Procédures de réparations

DÉPOSE Il n'est pas nécessaire de déposer le moteur au cours de cette procédure. • ...
