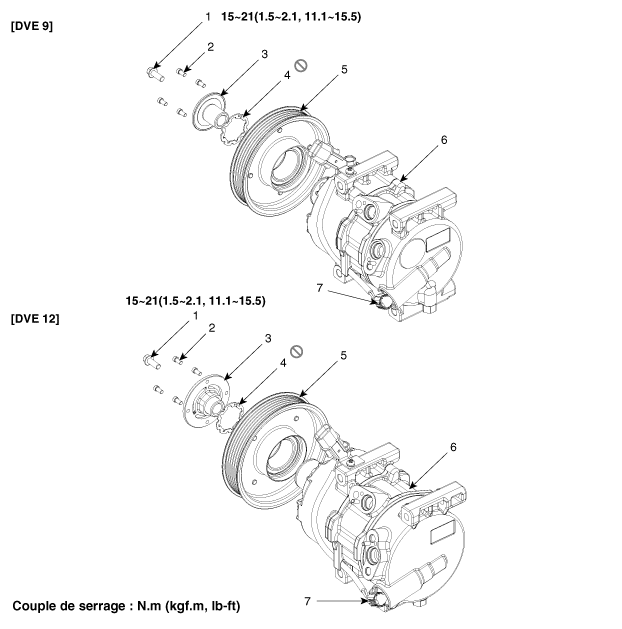

COMPOSANTS

1. Boulon central
2. Boulon de moyeu
3. Ensemble du moyeu
4. Bague élastique

5. Poulie
6. Compresseur
7. Soupape de commande électrique (ECV)

Description et fonctionnement

Description Le compresseur est l'unité d'alimentation du système de climatisation. Il se trouve sur le côté du bloc-moteur et est entraîné par la courroie trapézoï ...

Procédures de réparations

DÉPOSE 1. Si le fonctionnement du compresseur s'avère difficile, mettre le moteur en marche en le faisant tourner au ralenti, activer la climatisation ...
