Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système de chauffage ventilation et climatisation / Système de climatisation / Composants et emplacement des composants

INDEX D'EMPLACEMENT DES COMPOSANTS

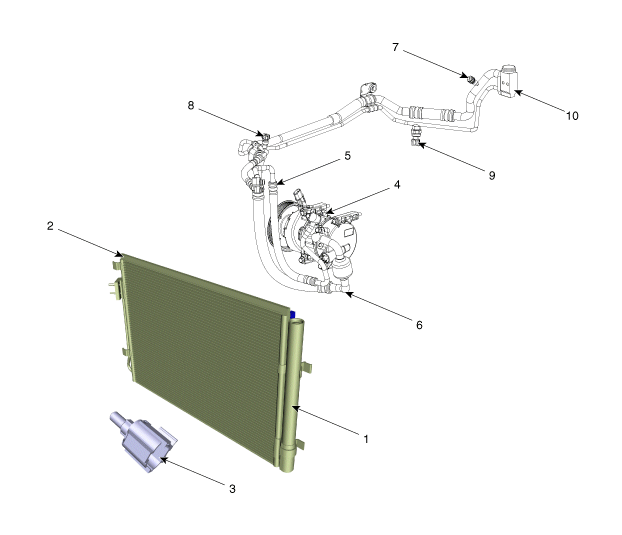

Compartiment moteur

1. Dessicateur du récepteur
2. Condensateur
3. Capteur de la température ambiante
4. Compresseur
5. Tuyau de décharge

6. Ensemble du tuyau d'aspiration et de liquide
7. Port de service (basse pression)
8. Port de service (haute pression)
9. Transducteur de pression du climatiseur (APT)
10. Soupape d'expansion

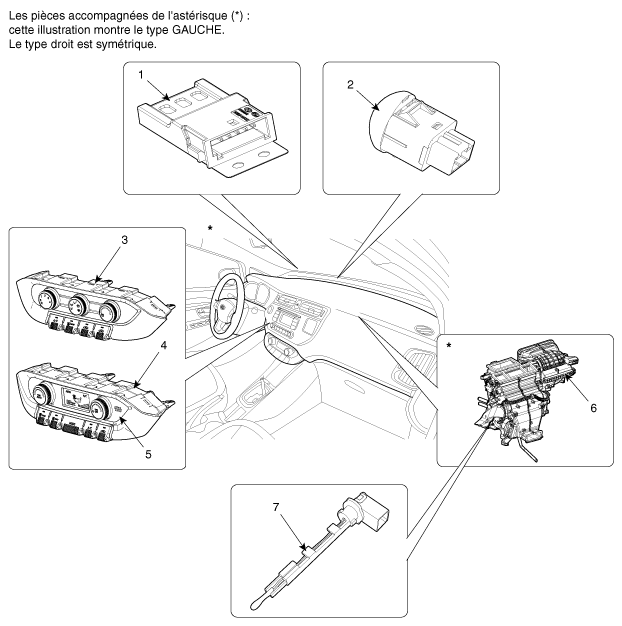

Intérieur

1 Capteur de désembuage automatique
2 Photocapteur
3 Commande du climatiseur et du chauffage (MANUEL)
4 Commande du climatiseur et du chauffage (FATC)

5 Capteur d'habitacle
6 Unité de chauffage et de soufflerie
7 Capteur de température de l'évaporateur
