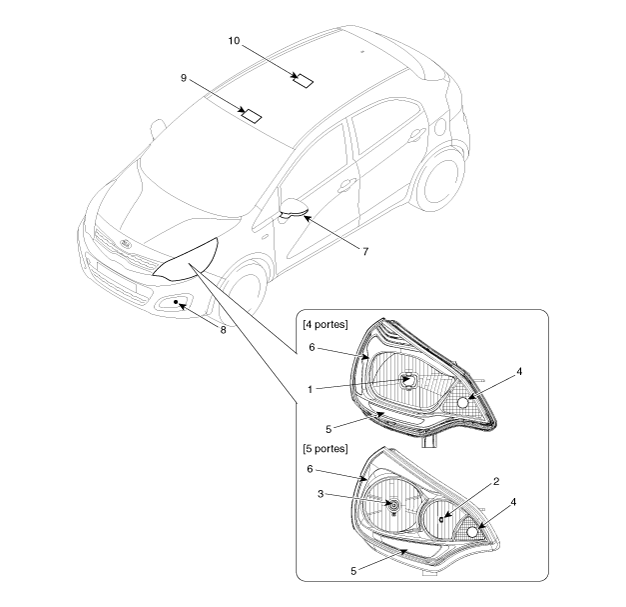

Emplacement des composants (1) |
1. Phare (bas/haut) 2. Phare (Bas) 3. Phare (haut) 4. Clignotant |
5. Feux DRL/de position 6. Feu de position latéral 7. Clignotant (rétroviseur de porte) 8. Feu antibrouillard avant |
9. Lampe de la console au plafond 10. Lampe de l'habitacle |

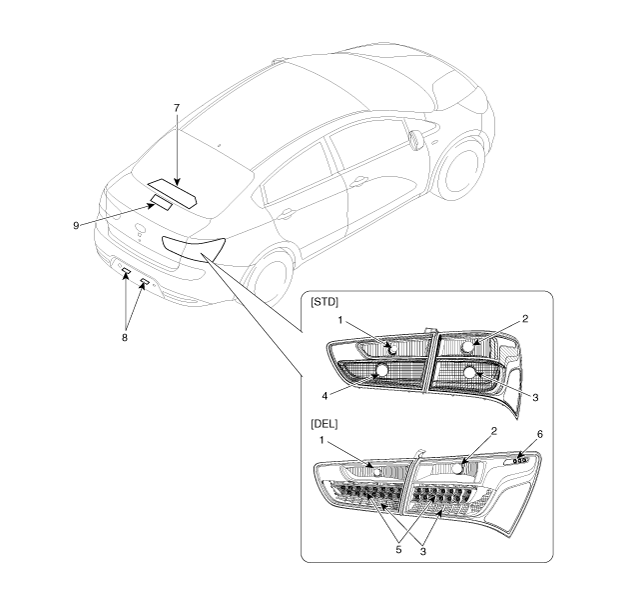

Emplacement des composants (2) |
(4 portes) |
1. Feu de recul 2. Clignotant 3. Feux arrière/feux de stop |
4. Feux arrière 5. Feu de stop 6. Feu de position latéral |
7. Feu de stop en hauteur 8. Feux de la plaque d'immatriculation 9. Éclairage du coffre |

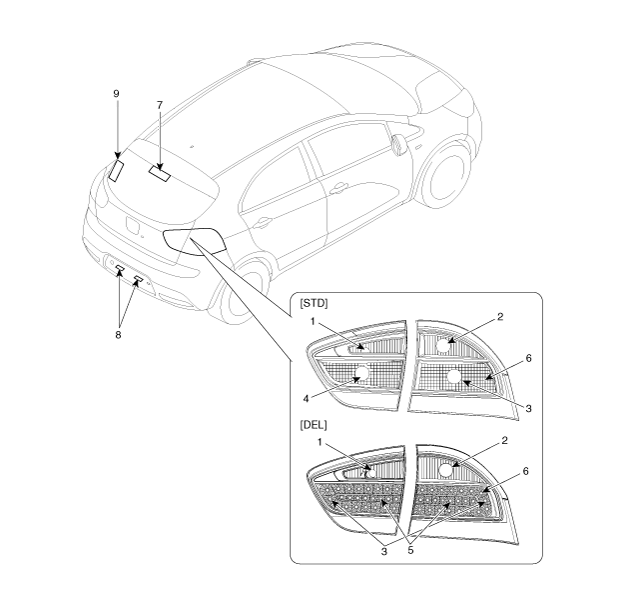

Emplacement du composant (3) |
(5 portes) |
1. Feu de recul 2. Clignotant 3. Feux arrière/feux de stop |
4. Feux arrière 5. Feu de stop 6. Feu de position latéral |
7. Feu de stop en hauteur 8. Feux de la plaque d'immatriculation 9. Éclairage du coffre |
Diagrammes schématiques
Schéma du circuit
Connecteur de faisceau
N° de broche
DESCRIPTION
REMARQUE
1
-
2
-
3
-
...
Feux combinés arrière: Procédures de réparation
DÉPOSE
Bloc optique arrière (intérieur)
(4 portes)
1.
Débranchez la borne négative (-) de la batterie.
2.
Déposez la garniture du coffre.
(Reportez-vous au groupe BD - "Coffre")
...
