Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Essuie-glace / lave-glace du pare-brise / Moteur d′essuie-glace avant / Composants et emplacement des composants

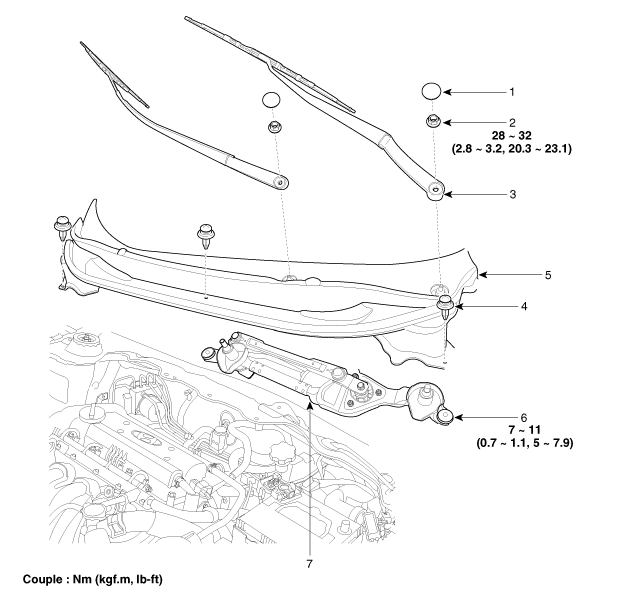

EMPLACEMENT DES COMPOSANTS

1. Bouchon
2. Écrou
3. Bras de l’essuie-glace et lame
4. Rivet

5. Couvercle supérieur de auvent
6. Boulon
7. Ensemble du moteur et tringlerie de l’essuie-glace

Procédures de réparation

DÉPOSE 1. Desserrez l'écrou du bras d'essuie-glace du pare-brise (A) après avoir déposé le chapeau d'essuie-glace (B). ...
