Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Témoins et jauges / Groupe d'instruments / Composants et emplacement des composants

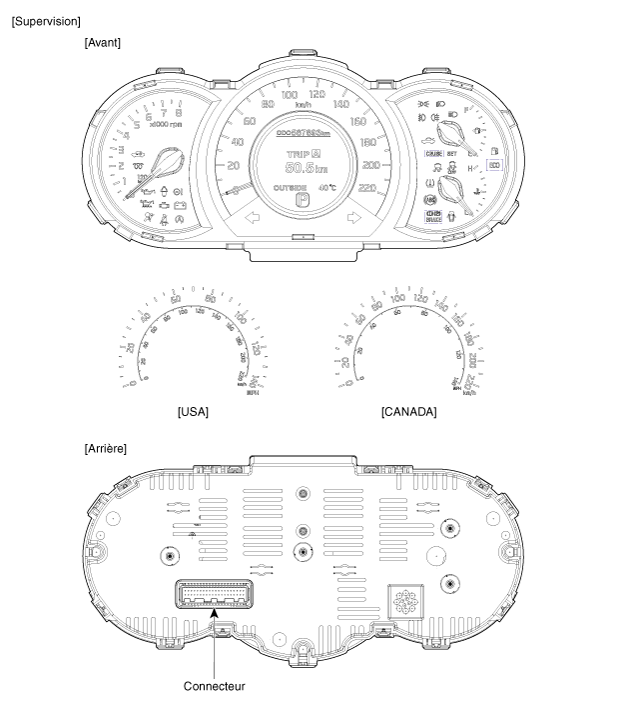

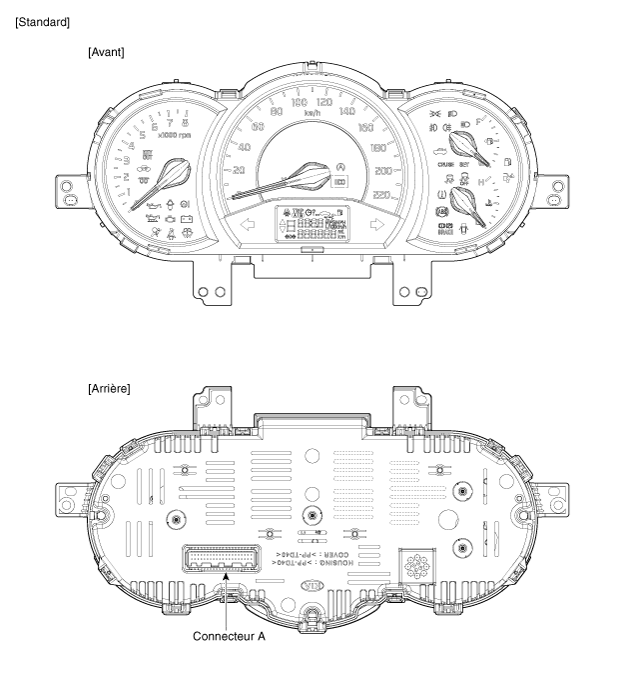

COMPOSANTS

N° de broche	Description	N° de broche	Description
1	Masse du groupe d'instruments	21	Masse S
2	Masse P	22	Carburant (-)
3	Sortie du rhéostat	23	-
4	Sortie détente rhéostat	24	CC-CC (ISG)
5	Sortie ALT L	25	Batterie (+)
6	Feux de route (+)	26	Allumage 1
7	Sortie 4 Broches	27	VITESSE
8	Sortie P TA	28	-
9	Sortie N TA	29	C_CAN - HAUT
10	Sortie D TA	30	C_CAN - BAS
11	Entrée de carburant	31	B-CAN bas
12	-	32	B_CAN_HAUT
13	FREIN STATIONNEMENT	33	Rhéostat haut
14	Alimentation airbag	34	Rhéostat bas
15	Témoin d'anomalie du moteur	35	Signal du groupe d'instrument
16	SEPARATEUR D'EAU	36	ECO actif
17	-	37	-
18	immobilisateur	38	PRESSION D'HUILE
19	CL DEHORS	39	Charge batterie
20	Lave-glace bas	40	ÉCLAIRAGE (-)

N° de broche	Description	N° de broche	Description
1	Masse du groupe d'instruments	21	Masse S
2	Masse P	22	Carburant (-)
3	Sortie du rhéostat	23	-
4	Sortie détente rhéostat	24	CC-CC (ISG)
5	Sortie ALT L	25	Batterie (+)
6	Feux de route (+)	26	Allumage 1
7	Sortie 4 Broches	27	VITESSE
8	Sortie P TA	28	-
9	Sortie N TA	29	C_CAN - HAUT
10	Sortie D TA	30	C_CAN - BAS
11	Entrée de carburant	31	B-CAN bas
12	-	32	B_CAN_HAUT
13	FREIN STATIONNEMENT	33	Rhéostat haut
14	Alimentation airbag	34	Rhéostat bas
15	Témoin d'anomalie du moteur	35	Signal du groupe d'instrument
16	SEPARATEUR D'EAU	36	ECO actif
17	-	37	-
18	immobilisateur	38	PRESSION D'HUILE
19	-	39	Charge batterie
20	Lave-glace bas	40	ÉCLAIRAGE (-)

Diagrammes schématiques

Schéma du circuit [STANDARD] [Supervision] ...
