Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Fusibles et relais / Composants et emplacement des composants

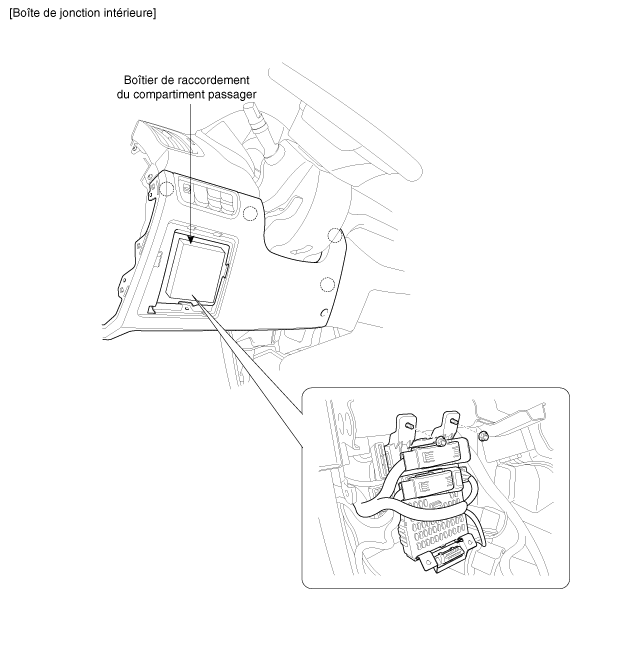

EMPLACEMENT DES COMPOSANTS

1. Ensemble de boîte à relais et à fusibles PCB (phare haut/bas, pompe à carburant n°1, HAC, commande du moteur, essuie-glace avant, capteur de pluie, soufflerie, ventilateur de refroidissement haut/bas, klaxon, avertisseur d'alarme antivol, relais du démarrage)

Fusibles et relais

...

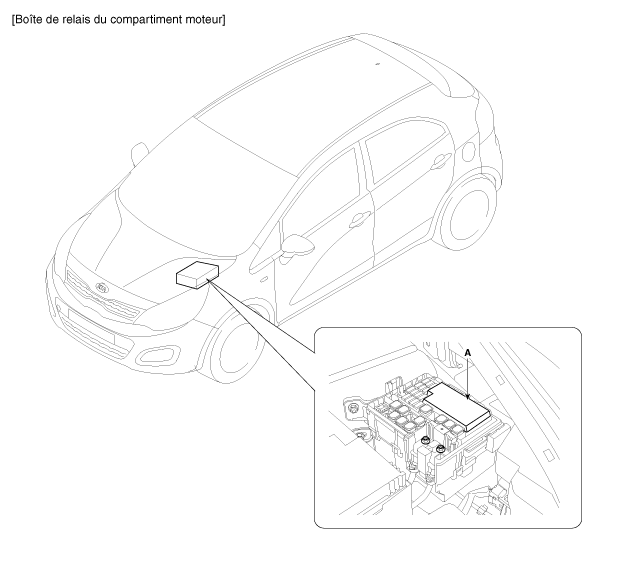

Boîte de relais (Compartiment moteur)

...
