Kia Rio Revue Technique Automobile: Composants et emplacement des composants
Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Module de commande de carrosserie (BCM) / Composants et emplacement des composants

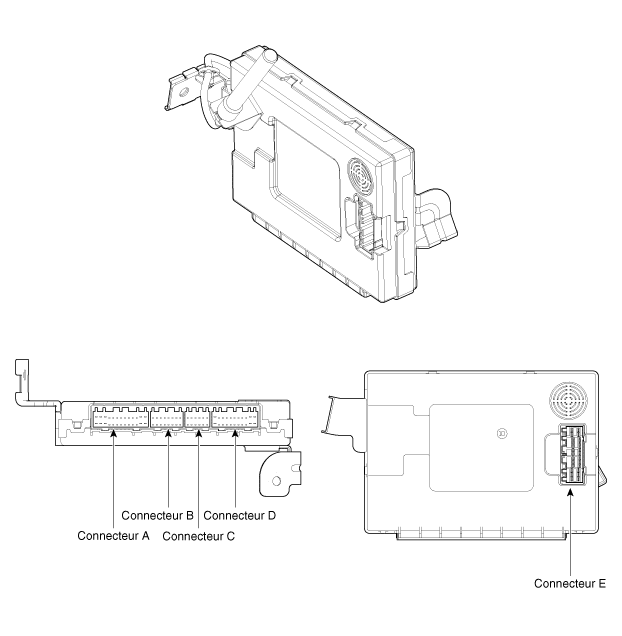

| COMPOSANTS |

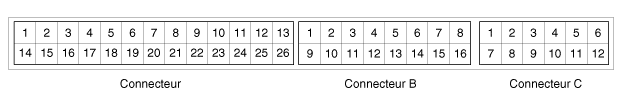

| CONNECTEURS BCM |
|
N° de broche |
CONNECTEUR A |
CONNECTEUR B |
CONNECTEUR C |
|
1 |
Batterie (+) |
LIGNE K |
Interrupteur de clignotant (DROIT) |
|
2 |
ALLUMAGE 2 |
Interrupteur de verrouillage/déverrouillage centralisé des portes |
Interrupteur de clignotant (GAUCHE) |
|
3 |
Allumage 1 |
Interrupteur RPAS OFF |
Interrupteur de frein de stationnement |
|
4 |
Interrupteur de poignée de hayon |
Interrupteur des feux de détresse |
À interrupteur d′éclairage automatique |
|
5 |
Interrupteur de déverrouillage à clé de porte du conducteur |
Interrupteur de déverrouillage des vitres électriques |
- |
|
6 |
Interrupteur de verrouillage à clé de porte côté conducteur |
Interrupteur de verrouillage des vitres électriques |
Masse 3 |
|
7 |
Interrupteur de feux arrière |
Volume d’essuie-glace intermittent |
CAN H |
|
8 |
À interrupteur de la ceinture de sécurité |
LIN |
CAN L |
|
9 |
Interrupteur de la ceinture de sécurité du passager |
Interrupteur des phares bas |
ALIMENTATION D'ÉCLAIRAGE AUTO |
|
10 |
À interrupteur du feu-brouillard avant |
Porte activée |
Signal d'allumage automatique |
|
11 |
Interrupteur du feu-brouillard arrière |
Entrée collision |
RELAIS DE L'AVERTISSEUR ANTIVOL |
|
12 |
Interrupteur supérieur des phares |
Interrupteur de désembuage |
Relais d’alarme antivol |
|
13 |
Masse N° 1 |
Contacteur de lave-glaces |
|
|
14 |
Interrupteur de la porte arrière gauche |
Interrupteur du mode buée d'essuie-glace |
|
|
15 |
Interrupteur de déverrouillage de la porte arrière gauche |
Interrupteur d'essuie-glace intermittent |
|
|
16 |
Inhibition ‘R’ |
À interrupteur DU LAVE-GLACE ARRIÈRE |
|
|
17 |
Interrupteur de clé insérée |
|
|
|
18 |
AUDIO |
||
|
19 |
Interrupteur de capot |
||
|
20 |
INTERRUPTEUR DE DÉVERROUILLAGE DE PORTE DU CONDUCTEUR |
||
|
21 |
Interrupteur de déverrouillage de porte du passager |
||
|
22 |
Interrupteur déverrouillage porte arrière droite |
||
|
23 |
Interrupteur de porte du conducteur |
||
|
24 |
Interrupteur de porte passager |
||
|
25 |
Interrupteur porte arrière droite |
||
|
26 |
À interrupteur DU HAYON |
|

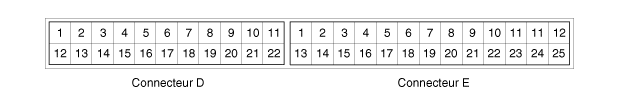

N° de broche |
CONNECTEUR D |
Connecteur E |
|
1 |
Relais des vitres électriques |
Alimentation déformation statique |
|
2 |
Indicateur ceinture de sécurité passager |
Déformation statique (D) |
|
3 |
Lampe d'habitacle |
Mise en route |
|
4 |
RELAIS DE L′ESSUIE-GLACE ARRIÈRE |
Clignotant droit arrière |
|
5 |
Relais du feu arrière |
Clignotant gauche arrière |
|
6 |
Relais des phares |
Clignotant droit avant |
|
7 |
Relais supérieur des phares |
Clignotant gauche avant |
|
8 |
Relais des feux antibrouillard avant |
Interrupteur ceinture de sécurité arrière gauche |
|
9 |
Relais du feu-brouillard arrière |
Interrupteur ceinture centrale |
|
10 |
Relais dégivreur arrière |
Interrupteur ceinture de sécurité arrière droite |
|
11 |
- |
Interrupteur déverrouillage à clé de porte passager |
|
12 |
Feux arrière AV |
Alimentation lampe intérieur |
|
13 |
Éveil navigation |
Sortie lampe intérieur |
|
14 |
Relais d'essuie-glace |
Déformation statique (G) |
|
15 |
Indicateur feux de détresse |
Interrupteur du frein |
|
16 |
Indicateur RPAS off |
INDICATEUR DE VERROUILLAGE CENTRAL DE PORTE |
|
17 |
Masse 2 |
INTERR. D′ESSUIE-GLACE ARRIÈRE |
|
18 |
Relais de verrouillage de porte |
Interrupteur INT de l'essuie-glace arrière |
|
19 |
Relais de déverrouillage de porte |
COMMANDE INFÉRIEURE DES PHARES |
|
20 |
Relais de la serrure à pêne dormant |
Solénoïde TA |
|
21 |
Relais de déverrouillage du hayon |
Option airbag latéral |
|
22 |
CLAIRAGE DE TROU DE CL |
Indicateur de ceinture de sécurité arrière droite |
|
23 |
|
Indicateur ceinture centrale |
|
24 |
Indicateur de ceinture de sécurité arrière gauche |
|
|
25 |
Sortie DRL approprié |
|
|
26 |
Alimentation DRL appropriée |
| Description entrée/sortie |
|
Fonction |
I-O |
CONNECTEUR NO. |
Description |
Actif |
REMARQUE |
|
Alimentation |
B. |
A1 |
Transmission d’alimentation à BCM |
Alimentation |
|
|
MASSE DE L'ALIMENTATION |
A13 |
masse |
MASSE |
|
|
|
Masse du signal |
D17 |
masse |
MASSE |
|
|
|
Alimentation |
C9 |
Puissance du capteur d'éclairage automatique |
Alimentation |
|
|
|
MASSE d'allumage automatique |
C6 |
Masse du capteur d’éclairage automatique |
MASSE |
|
|
|
Entrée analogique |
A_ALL 1 |
A3 |
Entrée signal tension allumage 1 |
AD |
|
|
A_ALL 2 |
A2 |
Entrée signal tension allumage 2 |
AD |
|
|
|
A_ACC |
A18 |
Entrée du signal de tension accessoire |
AD |
|
|
|
A_Volume Int Avant |
B7 |
Entrée volume essuie-glace intermittent |
AD |
|
|
|
A_Sig éclai Auto |
C10 |
Entrée signal capteur éclairage auto |
AD |
À CAPTEUR |
|
|
Entrée logique |
L_inhibition R |
A16 |
Entrée signal inhibition R |
élevée |
|
|
L_INT du lave-glace |
B13 |
Entrée du signal du commutateur de lave-glace avant |
élevée |
|
|
|
L_INT de buée d'essuie-glace |
B14 |
Entrée signal interrupteur brouillard |
élevée |
|
|
|
L_INT intermittent de l'essuie-glace |
B15 |
Entrée signal interrupteur intermittent avant |
élevée |
|
|
|
L_INT du lave-glace arrière |
B16 |
Entrée du signal du commutateur de lave-glace arrière |
élevée |
5 PTES/3 PTES |
|
|
L_INTER INT essuie-glace arrière |
E18 |
Entrée du signal du commutateur intermittent de l'essuie-glace arrière
|
élevée |
5 PTES/3 PTES |
|
|
L_INT de l'essuie-glace arrière |
E17 |
Entrée du signal du commutateur activation essuie-glace arrière |
élevée |
5 PTES/3 PTES |
|
|
L_INTER clé insérée |
A17 |
Entrée signal interrupteur clé insérée |
élevée |
|
|
|
L_INTERR frein |
E15 |
Entrée signal interrupteur frein |
élevée |
|
|
|
L_INTER feux arrière |
A7 |
Entrée du signal interrupteur arrière |
Bas |
|
|
|
L_INT de désactivation de RPAS |
B3 |
Entrée signal interrupteur désactivé PAS |
Bas |
|
|
|
L_activation Drl |
B10 |
Entrée signal option DRL Europe |
Bas |
|
|
|
L_INTER poignée hayon |
A4 |
Entrée signal poignée hayon |
Bas |
5 PTES/3 PTES |
|
|
L_INTER déverrouillage clé porte CDT |
A5 |
Entrée signal déverrouillage clé porte conducteur |
Bas |
|
|
|
L_INTER verrouillage clé porte CDT |
A6 |
Entrée signal verrouillage clé porte conducteur |
Bas |
|
|
|
L_INTERR déverouil/verrouil PTE CTR |
B2 |
Entrée signal interrupteur verrouillage/déverrouillage porte centralisé
|
Bas |
|
|
|
L_INTERR ceint sécurité |
A8 |
Entrée signal ceinture de sécurité conducteur |
Bas |
|
|
|
L_INT de l'éclairage auto |
C4 |
Entrée signal interrupteur éclairage auto |
Bas |
|
|
|
L_INT des feux de croisement |
B9 |
Entrée du signal de l'interrupteur des phares |
Bas |
|
|
|
L_INTER HT phare |
A12 |
Entrée signal interrupteur haut phares |
Bas |
|
|
|
L_INT des feux antibrouillard avant |
A10 |
Entrée du signal du commutateur de feux antibrouillard avant |
Bas |
|
|
|
|
L_INT des feux antibrouillard arrière |
A11 |
Entrée du signal du commutateur de feux antibrouillard arrière |
Bas |
|
|
L_INT de désembueur |
B12 |
Entrée du signal de l’interrupteur du désembueur arrière |
Bas |
|
|
|
L_INTER ceinture de sécurité passager |
A9 |
Entrée signal INTERR ceinture de sécurité passager |
Bas |
|
|
|
L_INTERR porte ArG |
A14 |
Entrée signal interrupteur porte arrière gauche |
Bas |
|
|
|
L_Opt AirBag lat |
E21 |
Entrée signal option Airbag latéral |
Bas |
|
|
|
L_INTERR déverr porte ArG |
A15 |
Entrée signal déverrouillage interrupteur porte arrière gauche |
Bas |
|
|
|
L_INT capot |
A19 |
Entrée du signal de l'interrupteur du capot |
Bas |
|
|
|
L_INTER frein station |
C3 |
Signal entrée frein |
Bas |
|
|
|
L_INTER déverouil porte CONDUC |
A20 |
Entrée signal déverrouillage porte conducteur |
Bas |
|
|
|
L_Interrupteur de déverrouillage de la porte du PASSAGER |
A21 |
Entrée signal déverrouillage porte passager |
Bas |
|
|
|
L_INTERR déverouil porte ArD |
A22 |
Entrée signal déverrouillage porte arrière droite |
Bas |
|
|
|
L_INTER porte CONDUC |
A23 |
Entrée signal interrupteur porte conducteur |
Bas |
|
|
|
L_INTERR porte PASS |
A24 |
Entrée signal interrupteur porte passager |
Bas |
|
|
|
L_INTERR porte ArD |
A25 |
Entrée signal interrupteur porte arrière droite |
Bas |
|
|
|
L_INTER hayon |
A26 |
Entrée signal état verrouillage/déverrouillage hayon |
Bas |
5 PTES/3 PTES |
|
|
L_INTERR coffre |
4 PORT. |
||||
|
L_INT des feux de détresse |
B4 |
Entrée de signal de l'interrupteur de détresse |
Bas |
|
|
|
L_INTER déverrouillage vitre électrique |
B5 |
Entrée signal déverrouillage vitre électrique |
Bas |
|
|
|
L_INTER verrouillage vitre électrique |
B6 |
Entrée signal verrouillage vitre électrique |
Bas |
|
|
|
L_INT D de clignotant |
C1 |
Entrée clignotant droit |
Bas |
|
|
|
L_INT G de clignotant |
C2 |
Entrée clignotant gauche |
Bas |
|
|
|
L_INTERR ceinture ArG |
E8 |
Entrée signal interrupteur ceinture de sécurité arrière gauche |
Bas |
|
|
|
L_INTERR ceinture CTR |
E9 |
Entrée signal interrupteur ceinture de sécurité arrière centrale |
Bas |
|
|
|
L_INTERR ceinture ArD |
E10 |
Entrée signal interrupteur ceinture de sécurité arrière droite |
Bas |
|
|
|
L_INTERR déverrouillage clé porte PASS |
E11 |
Entrée signal interrupteur déverrouillage clé porte passager |
Bas |
|
|
|
Entrée PWM |
P_Entrée collision |
B11 |
SIGNAL D'ENTRÉE DE COLLISION |
PWM |
AIRBAG |
|
Communication |
LIGNE K |
B1 |
Ligne communication diagnostic K pour testeur |
DONNÉES |
|
|
LIN |
B8 |
Ligne communication de réseau LIN |
DONNÉES |
RPAS |
|
|
CAN H |
C7 |
Ligne de communication réseau can (High) |
DONNÉES |
|
|
|
CAN L |
C8 |
Ligne de communication réseau can (Bas) |
DONNÉES |
|
|
|
sortie |
O_Rls avertis antivol |
C11 |
Sortie relais alarme antivol |
Bas |
|
|
O_ÉCL trou clé |
D22 |
Sortie éclairage du trou de clé |
Bas |
|
|
|
O_Relais de l'essuie-glace |
D14 |
Sortie relais d'essuie-glace avant |
Bas |
|
|
|
O_RLS essuie-glace Ar |
D4 |
Sortie de relais d’essuie-glace arrière |
Bas |
|
|
|
O_COMMANDE des feux de croisement |
E19 |
Signal bas phare |
Bas |
|
|
|
O_RLS alm antivol |
C12 |
Sortie du relais d'antidémarrage |
Bas |
|
|
|
O_RELAIS de feux antibrouillard arrière |
D9 |
Sortie de relais antibrouillard arrière |
Bas |
|
|
|
O_Relais des feux arrière |
D5 |
Sortie relais feux arrière |
Bas |
|
|
|
O_RLS phare |
D6 |
Sortie relais bas phare |
Bas |
|
|
|
O_RELAIS ANTIBROUILLARD AVANT |
D8 |
Sortie RELAIS DE FEUX ANTIBROUILLARD AVANT |
Bas |
|
|
|
O_RLS dégivrage Ar |
D10 |
Sortie relais dégrivrage arrière |
Bas |
|
|
|
O_Réveil Navi |
D13 |
Sortie signal réveil navi |
Bas |
|
|
|
O_IND_feux de détresse |
D15 |
Sortie signal indicateur feux de détresse |
Bas |
|
|
|
O_Relais verrouillage PORTE |
D18 |
Sortie du signal DE VERROUILLAGE DE PORTE |
Bas |
|
|
|
O_Relais déverrouillage PORTE |
D19 |
Sortie signal déverrouillage porte |
Bas |
|
|
|
O_RLS pêne dormant |
D20 |
Sortie signal pêne dormant |
Bas |
|
|
|
O_IND verr PT CTR |
E16 |
Sortie indicateur verrouillage centralisé des portes |
Bas |
|
|
|
O_RLS déverr hayon |
D21 |
Sortie signal déverrouillage hayon |
Bas |
5 PTES/3 PTES |
|
|
O_Rls déverr coffre |
4 PORT. |
||||
|
O_IND de ceinture de sécurité PASSAGER |
D2 |
Sortie de l'indicateur ceinture de sécurité passager |
Bas |
|
|
|
O_IND de ceinture de sécurité arrière gauche |
E24 |
Sortie indicateur ceinture de sécurité arrière gauche |
Bas |
|
|
|
O_IND ceinture CTR |
E23 |
Sortie indicateur ceinture de sécurité centrale |
Bas |
|
|
|
O_IND de ceinture de sécurité arrière droite |
E22 |
Sortie indicateur ceinture de sécurité arrière droite |
Bas |
|
|
|
O_Feux arrière AV |
D12 |
Sortie des feux arrière AV |
Bas |
Module AV |
|
|
O_Sol ATM |
E20 |
Sortie électrovanne ATM |
Bas |
|
|
|
O_RLS ht phare |
D7 |
Sortie relais haut phare |
Bas |
|
|
|
O_Clig ArD |
E4 |
Sortie signal clignotant arrière droit |
élevée |
|
|
|
O_RpadOffIND |
D16 |
Sortie indicateur RPAS off |
élevée |
|
|
|
|
O_Clig ArG |
E5 |
Sortie signal clignotant arrière gauche |
élevée |
|
|
O_Clig AvD |
E6 |
Sortie signal clignotant avant droit |
élevée |
|
|
|
O_Clig AvG |
E7 |
Sortie signal clignotant avant gauche |
élevée |
|
|
|
O_Lampe habitacle |
E13 |
Sortie signal coupure auto lampe habitable |
élevée |
|
|
|
O_Déform statique_G |
E14 |
Sortie signal déformation statique gauche |
élevée |
|
|
|
O_feux route_G (4 PTES) |
|||||
|
O_Déform statique_D |
E2 |
Sortie signal déformation statique droite |
élevée |
|
|
|
O_feux route_D (4 PTES) |
|||||
|
O_Éclairage habitacle |
D3 |
SORTIE DU PLAFONNIER |
PWM |
Côté bas |
|
|
O_approp_DRL |
E25 |
Sortie signal DRL approprié |
élevée |
|
|
|
Alimentation |
V_Activ |
E3 |
Alimentation IPS signal clignotant |
|
|
|
V_Déform statique |
E1 |
Alimentation IPS déformation statique |
|
|
|
|
V_feux route (4 PTES) |
|||||
|
V_Lampe habitacle |
E12 |
Alimentation IPS coupure auto lampe habitable |
|
|
|
|
V_approp_DRL |
E26 |
Alimentation IPD DRL appropriée |
|
|
Spécifications
Spécifications
Élément
CONDITION NÉCESSAIRE
REMARQUE
Tension nominale
12 V CC
S'active normalemen ...
Diagrammes schématiques
Schéma du circuit
...
Autres materiaux:
Ampoules d'éclairage
AVERTISSEMENT - Lampes
Avant de travailler sur l'éclairage, engagez le frein de stationnement, assurez-vous
que le commutateur d'allumage est en position LOCK, et éteignez l'éclairage, pour
éviter le mouvement soudain du véhicule, de vous brûler les doigts ou de recevoir
un choc électr ...
À interrupteur du toit ouvrant: Procédures de réparation
Contrôle
1.
Débranchez la borne négative (-) de la batterie.
2.
Avec un tournevis ou un dispositif de dépose, déposez le recouvrement
du plafonnier (A).
3.
Après avoir desserré les vis ...
© 2016-2024 Kopyright www.krimanuel.net
