Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Carrosserie (Intérieur et extérieur) / Intérieur / Garniture intérieure / Composants et emplacement des composants

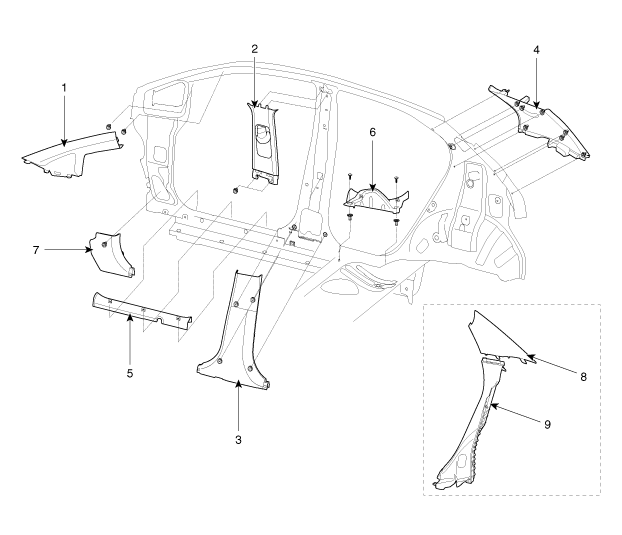

COMPOSANTS

(5 portes, 4 portes)

1. Garniture du montant avant
2. Ornementation supérieure du pilier central
3. Ornementation inférieure du montant central
4. Garniture du montant arrière [5 portes]
5. Ornementation de protection de la porte avant

6. Ornementation de protection de la porte arrière
7. Ornementation latéral d'auvent
8. Garniture du montant arrière [4 portes]
9. Garniture du logement de roue arrière [4 portes]

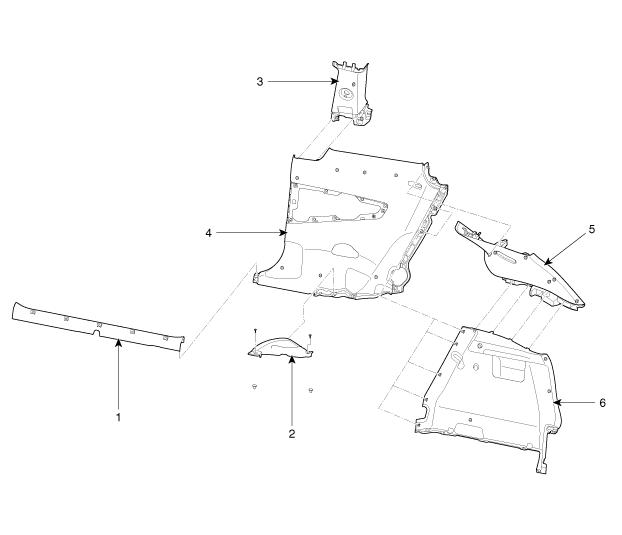

[3 portes]

1. Ornementation de protection de la porte avant
2. Garniture inférieure de la lunette
3. Ornementation supérieure du pilier central

4. Ornementation inférieure du montant central
5. Ornementation du montant arrière
6. Ornementation latérale du coffre

Garniture intérieure

...

Procédures de réparations

REMPLACEMENT REMPLACEMENT DE LA GARNITURE DE PROTECTION DE PORTE (5 portes, 4 portes) • ...
