Kia Rio Notice d'utilisation: Remplacement du feu de freinage central surélevé

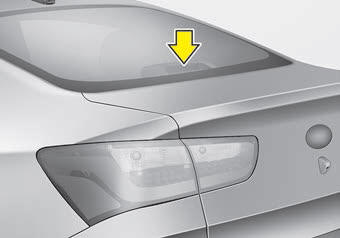

• 4 porte
1. Éteignez le moteur.
2. Ouvrez le coffre.

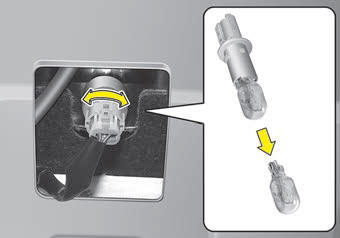

3. Retirez la douille de l'ensemble en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que ses languettes soient alignées avec les fentes de l'ensemble.
4. Retirer l'ampoule en la tirant en ligne droite.
5. Insérez une ampoule neuve dans la douille.
6. Réinstallez le couvercle du panneau du coffre en enfonçant la vis.

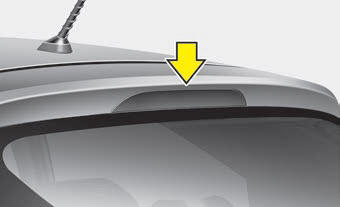

• 5 porte
1. Éteignez le moteur.
2. Ouvrez le hayon.
3. Enlever le couvercle en caoutchouc (1) avec soin.
4. Déconnecter le connecteur électrique.
5. Desserrer les écrous de retenue.
6. Enlever la douille du tuyau du lavephare du phare, en tournant la douille dans le sens inverse des aiguilles d'une montre, jusqu'à ce que les onglets de la douille s'alignent aux fentes du phare.
7. Réinstaller un nouvel ensemble de feu dans l'ordre inverse du dépose.
