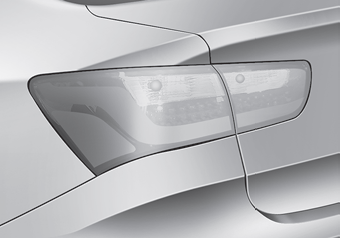

■ 4 porte

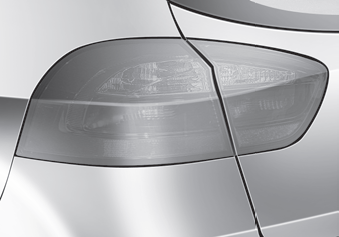

■ 5 porte
(1) Feu de freinage et feu rouge
(2) Feu de clignotant arrière
(3) Feu de recul
(4) Feu rouge
Feux d'arrêt et feux arrière (à DEL, si équipé)
Si les feux (à DEL) ne fonctionnent pas, demander à un concessionnaire Kia agréé de vérifier le véhicule.
Feu extérieur
Clignotant arrière / Feu d'arrêt et arrière
• 4 porte
1. Éteignez le moteur.
2. Ouvrez le coffre.

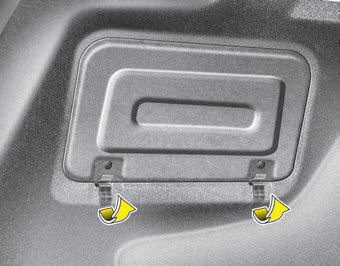

3. Retirez le panneau de service.

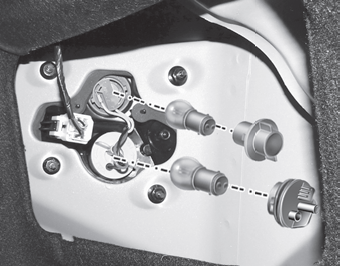

4. Retirez la douille de l'ensemble en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que ses languettes soient alignées avec les fentes de l'ensemble.
5. Retirez l'ampoule de la douille en appuyant sur celle-ci et en la tournant dans le sens antihoraire jusqu'à ce que les languettes de l'ampoule soient alignées avec les fentes de la douille. Retirez l'ampoule de la douille. (Feu de recul : Retirer l'ampoule de la douille en la tirant)
6. Insérez une ampoule neuve en l'installant dans la douille et en la tournant jusqu'à ce qu'elle se verrouille en place.
7. Installez la douille dans l'ensemble en alignant les languettes de la douille avec les fentes de l'ensemble. Enfoncez la douille dans l'ensemble et tournez-la dans le sens des aiguilles d'une montre.
8. Installez le couvercle de service en le plaçant dans l'orifice de service.
• 5 porte
1. Éteignez le moteur.
2. Ouvrez le hayon.

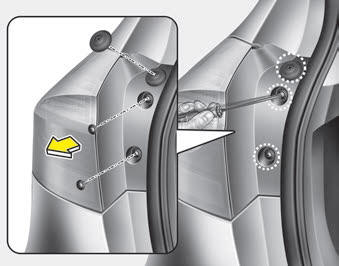

3. Desserrer les vis du phare à l'aide d'un tournevis cruciforme.
4. Enlever les feux arrière de la carrosserie du véhicule.

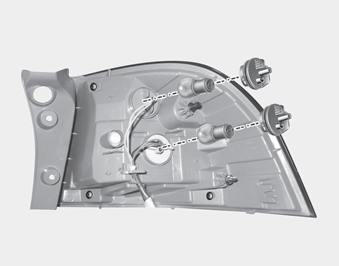

5. Retirez la douille de l'ensemble en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que ses languettes soient alignées avec les fentes de l'ensemble.
6. Retirez l'ampoule de la douille en appuyant sur celle-ci et en la tournant dans le sens antihoraire jusqu'à ce que les languettes de l'ampoule soient alignées avec les fentes de la douille. Retirez l'ampoule de la douille. (Feu de recul : Retirer l'ampoule de la douille en la tirant)
7. Insérez une ampoule neuve en l'installant dans la douille et en la tournant jusqu'à ce qu'elle se verrouille en place.
8. Installez la douille dans l'ensemble en alignant les languettes de la douille avec les fentes de l'ensemble. Enfoncez la douille dans l'ensemble et tournez-la dans le sens des aiguilles d'une montre.
9. Installer l'ensemble de feu à la carrosserie du véhicule.
