REMPLACEMENT

Enlevez la roue et le pneu avant.

Couple de serrage:

88,3 ~ 107,9 N.m (9,0 ~ 11,0 kgf.m, 65,1 ~ 79,6 lb-ft)

Faites attention de ne pas endommager les boulons du moyeu pendant que vous enlevez la roue et le pneu avant.

Déposez le raccord de barre stabilisatrice (B) de l'ensemble de la traverse (A) en desserrant l'écrou.

Couple de serrage:

98,1 ~ 117,7 N.m (10,0 ~ 12,0 kgf.m, 72,3 ~ 86,8 lb-ft)

Desserrez l'écrou puis déposez l'extrémité de la bielle (A) de l'essieu avant en utilisant le SST (09568-34000).

Couple de serrage:

23,5 ~ 33,3 N.m (2,4 ~ 3,4 kgf.m, 19,4 ~ 24,6 lb-ft)

Desserrez l'écrou, puis enlevez ensuite le bras inférieur (A).

Couple de serrage:

196,1 ~ 274,5 N.m (6,0 ~ 7,2 kgf.m, 144,6 ~ 202,5 lb-ft)

Desserrez le boulon (A), puis débranchez l'ensemble du cardan du pignon de la boîte de vitesses de direction.

Couple de serrage:

32,4 ~ 37,3 N.m (3,3 ~ 3,8 kgf.m, 23,9 ~ 27,5 lb-ft)

•	Bloquez le volant en position droite pour éviter d'endommager le câble interne du ressort à spirale lorsque vous manipulez le volant.

•	Doit être remplacé par de nouveaux boulons lors du montage. (VERROUILLAGE DE JOINT effectué) Spécifications du VERROUILLAGE DE JOINT: MS721-39 "TYPE-D" Produit: ND industries 1193S

6.	Enlevez le collier en caoutchouc (A).

Desserrez les écrous et les boulons de fixation de la tige de rouleau (A).

Couple de serrage:

53,9 ~ 63,7 N.m (5,5 ~ 6,5 kgf.m, 39,8 ~ 47,0 lb-ft)

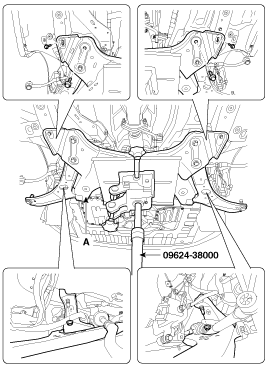

Desserrez les boulons & les écrous puis déposez le faux châssis avant (A).

Couple de serrage:

Boulons et écrous de fixation du sous-cadre

156,9 ~ 176,5 N.m (16,0 ~ 18,0 kgf.m, 115,7 ~ 130,2 lb-ft)

Boulon de fixation du support du faux-châssis

44,1 ~ 53,9 N.m (4,5 ~ 5,5 kgf.m, 32,5 ~ 39,8 lb-ft)

Enlevez la boîte de vitesses de la direction assistée (A) du faux-cadre avant en desserant le boulon de fixation.

Couple de serrage:

58,8 ~ 78.8N.m (6,0 ~ 8 kgf.m, 43,4 ~ 57.9lb-ft)

10.	Pour la pose, suivez la procédure inverse de la dépose.
