Kia Rio Revue Technique Automobile: Procédures de réparation

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Rétroviseur lectrique portière / Interrupteur de rétroviseur électrique / Procédures de réparation

Contrôle

1.	Débranchez la borne négative (-) de la batterie.

2.	Enlevez le panneau de moulure de la porte avant. (Reportez-vous au groupe BD - "Porte avant")

3.	Débranchez le connecteur du module de l'interrupteur de vitre électrique.

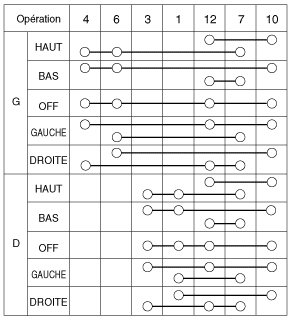

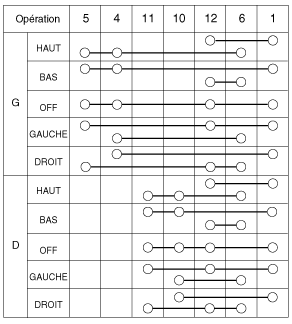

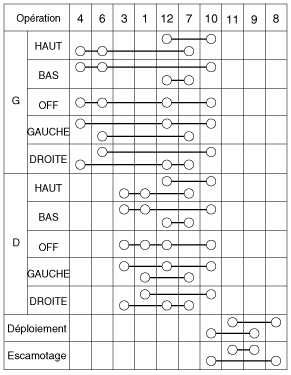

4.	Testez chaque position de l′interrupteur afin de vérifier que le circuit n'est pas ouvert entre les bornes selon le tableau ci-dessous. [STANDARD] [Interrupteur de rétroviseur électrique - avec rétroviseur escamotable] [Interrupteur de rétroviseur électrique - sans rétroviseur escamotable]
