Kia Rio Notice d'utilisation: Phares avant

AVERTISSEMENT - Ampoules aux halogénures

Les ampoules aux halogénures sont remplies d'un gaz sous pression qui peut faire voler des pièces de verre si elles éclatent.

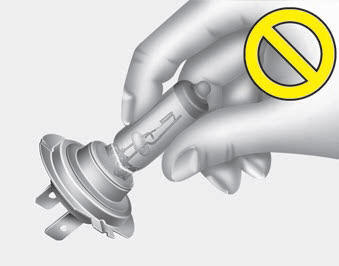

Manipulez-les toujours avec grand soin; évitez de les érafler ou de les égratigner. Si les ampoules sont allumées, évitez le contact avec les liquides. Ne touchez jamais le verre avec la main nue. L'huile résiduelle peut faire surchauffer l'ampoule qui éclatera une fois allumée. Une ampoule ne devrait fonctionner que lorsqu'elle est installée dans un phare.

Si une ampoule est endommagée ou fissurée, remplacez-la immédiatement et jetez-la soigneusement.

Portez des lunettes de sûreté quand vous changez une ampoule. Laissez l'ampoule refroidir avant de la toucher.

1. Éteindre le moteur et ouvrir le capot. S'il est possible d'atteindre l'ampoule sans démonter le phare, passer à l'étape 4.

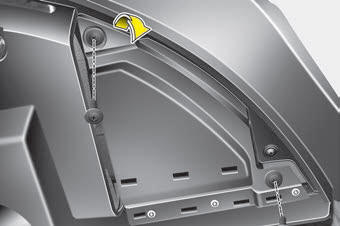

2. Enlever le couvercle supérieur du pare-chocs avant.

3. Enlever le phare de la carrosserie.

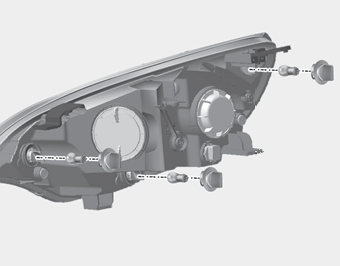

4. Débrancher le(s) connecteur(s) d'alimentation situé derrière le phare avant.

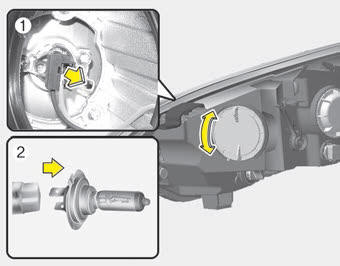

Phares avant (feux de route/de croisement)

• 4 porte

5. Enlever la lentille du phare en la tournant dans le sens inverse des aiguilles d'une montre.

6. Détacher le fil retenant l'ampoule du phare en appuyant sur l'embout et en le poussant vers la droite.

7. Tirer l'ampoule pour la dégager de la douille.

8. Insérer une nouvelle ampoule dans la douille.

9. Installer la douille dans le phare en alignant la forme du boîtier de l'ampoule au phare. Pousser le support à ressort dans la fente.

10. Repositionner la lentille du phare en la tournant dans le sens des aiguilles d'une montre.

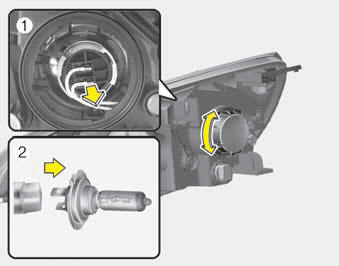

Phares avant (feux de route)

• 5 porte

5. Enlever la lentille du phare avant en la tournant dans le sens inverse des aiguilles d'une montre.

6. Détacher le fil retenant l'ampoule du phare en appuyant sur l'embout et en le poussant vers le bas.

7. Retirer l'ampoule de la douille.

8. Installer une nouvelle ampoule dans la douille.

9. Installer la douille dans le phare en alignant la forme du boîtier de l'ampoule au phare. Pousser le support à ressort dans la fente

10. Repositionner la lentille du phare en la tournant dans le sens des aiguilles d'une montre.

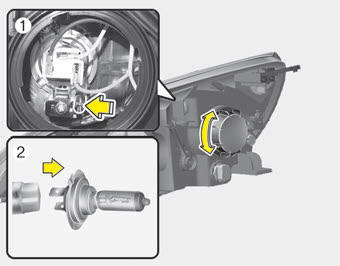

Phares avant (feux de croisement)

• 5 porte

Suivre les étapes 1 à 4 de la page précédente.

5. Enlever la lentille du phare en la tournant dans le sens inverse des aiguilles d'une montre.

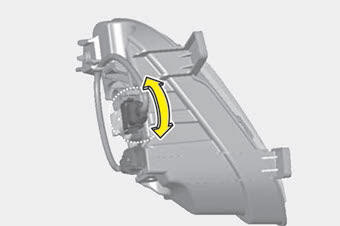

6. Enlever la douille du catadioptre en la tournant dans le sens inverse des aiguilles d'une montre jusqu'à ce que les onglets de la douille s'alignent aux fentes du boîtier.

7. Tirer l'ampoule pour la sortir de la douille.

8. Installer une nouvelle ampoule en l'insérant dans la douille.

9. Installer la douille dans le boîtier en alignant les onglets avec les fentes du boîtier. Pousser la douille dans le boîtier et tourner la douille dans le sens des aiguilles d'une montre.

10. Repositionner la lentille du phare en la tournant dans le sens des aiguilles d'une montre.

S'il faut reajuster le faisceau des phares apres l'assemblage des phares avant, s'adresser a un concessionnaire Kia agree.

Feu de signalisation/ feu de position ou Catadioptre latéral

Suivre les étapes 1 à 4 de la page précédente.

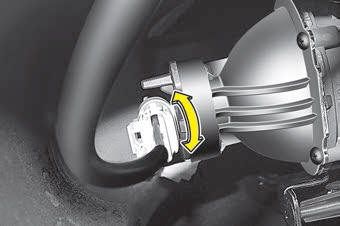

5. Séparez la douille de l'assemblage en tournant la douille dans le sens antihoraire jusqu'à ce que les pattes de la douille s'alignent avec les fentes de l'assemblage.

6. Séparez l'ampoule de la douille en l'enfonçant dans la douille et en la tournant dans le sens antihoraire jusqu'à ce que les picots de l'ampoule s'alignent avec les fentes de la douille. Tirez l'ampoule.

7. Posez une nouvelle ampoule en l'insérant dans la douille et en la tournant jusqu'à ce qu'elle s'enclenche.

8. Posez la douille dans l'assemblage en alignant les pattes de la douile avec les fentes de l'assemblage. Poussez la douille dans l'assemblage puis tournez la douille dans le sens horaire.

Feux de position

Si l'ampoule ne fonctionne pas, faites vérifier le véhicule chez un concessionnaire Kia agréé.

■ 4 porte

■ 5 porte
