Kia Rio Revue Technique Automobile: Diagrammes schématiques
Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / Injecteur / Diagrammes schématiques

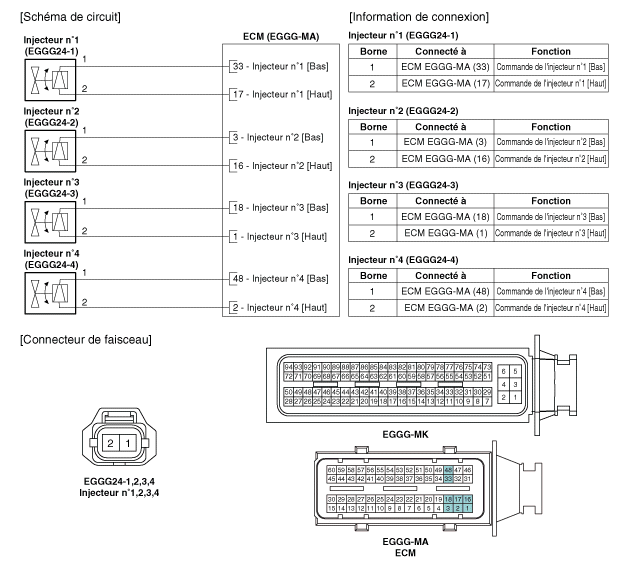

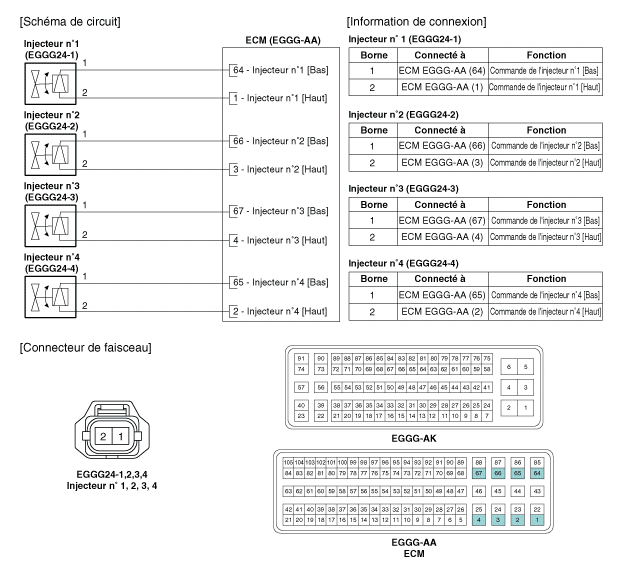

| Schéma du circuit |
| [M/T] |
| [A/T] |
Recherche de pannes
Forme d'onde du signal
...
Procédures de réparations
CONTRÔLE
1.
Tournez l′interrupteur d′allumage sur OFF.
2.
Débranchez le connecteur de l′injecteur.
3.
...
