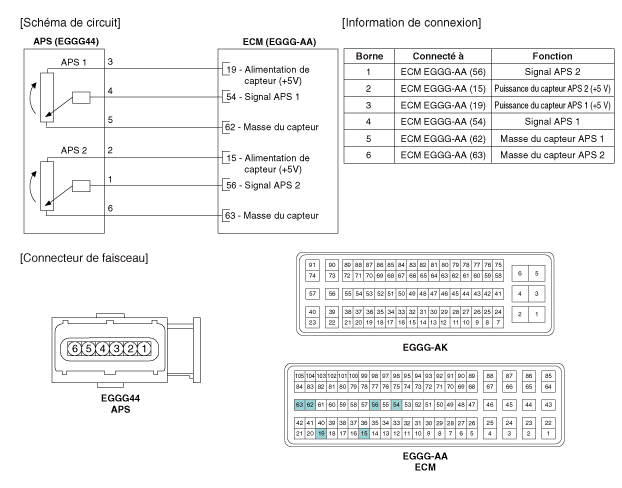

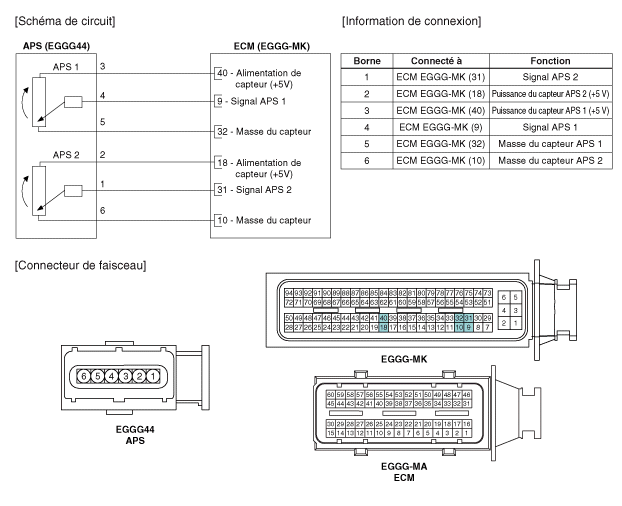

| Schéma du circuit |
| [M/T] |

| [A/T] |

Spécifications
Procédures de réparationsSpécifications
SPÉCIFICATION
[Capteur de position du papillon (TPS)]
Angle du papillon (°)
Tension de sortie (V)
TPS1
TPS2
0
0,5
4,5
10
0,96
4,05
...
Composants et emplacement des composants
COMPOSANTS
1.Bague élastique
2. Roulement
3. Articulation
4. Couvercle pare-poussière du disque de frein
5. Ensemble du moyeu de roue
6. Disque de frein de roue
7. Vis de fixation du disque de frein
...
