Kia Rio Revue Technique Automobile: Diagrammes schématiques
Kia Rio Revue Technique Automobile / Système de carburant / Système de commande du moteur / À capteur de pression absolue du collecteur (MAPS) / Diagrammes schématiques
| Schéma du circuit |

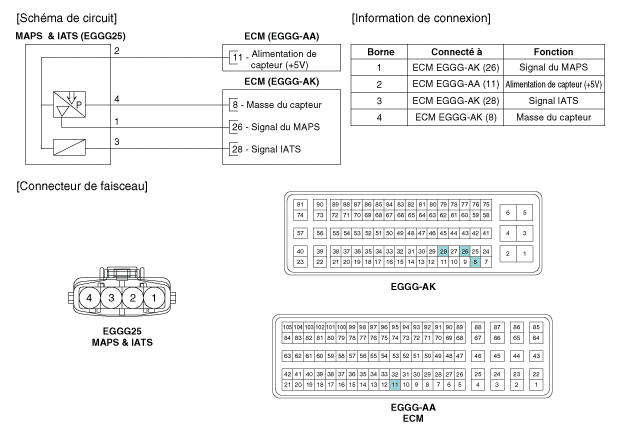

| [M/T] |

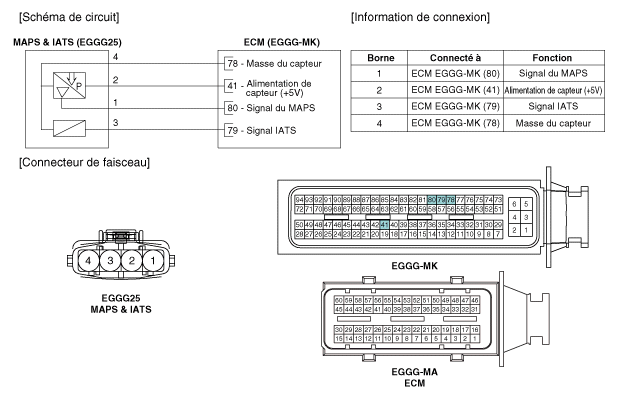

| [A/T] |
Recherche de pannes
Forme d'onde du signal
...
Procédures de réparations
CONTRÔLE
1.
Branchez GDS au connecteur de liaison de données (DLC).
2.
Mesurez la tension de sortie de MAPS au ralenti et ALL ON.
...
