Kia Rio Revue Technique Automobile: Diagrammes schématiques

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Vitres électriques / Interrupteur des vitres électriques / Diagrammes schématiques

Schéma du circuit

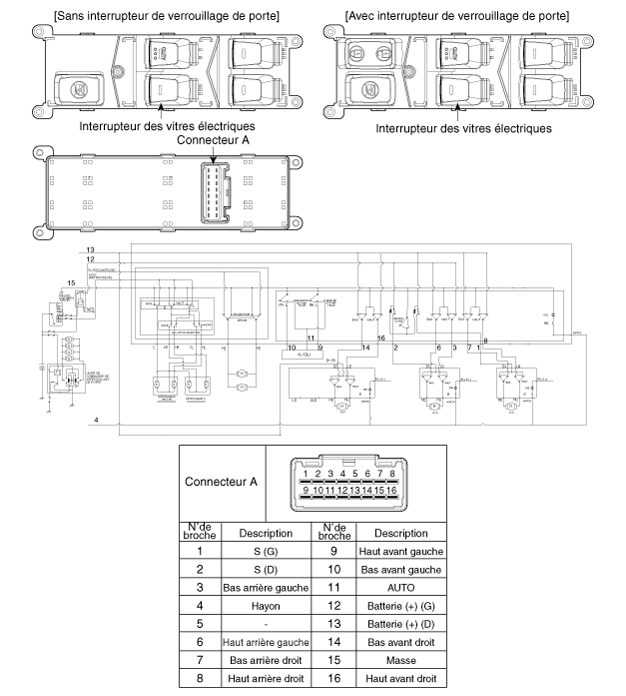

Interrupteur lève-vitre conducteur

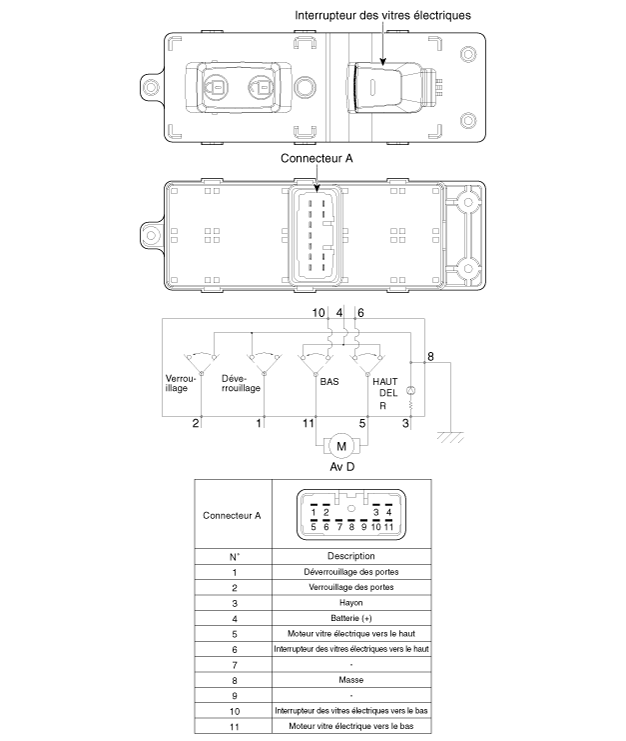

À interrupteur du lève-vitre du passager

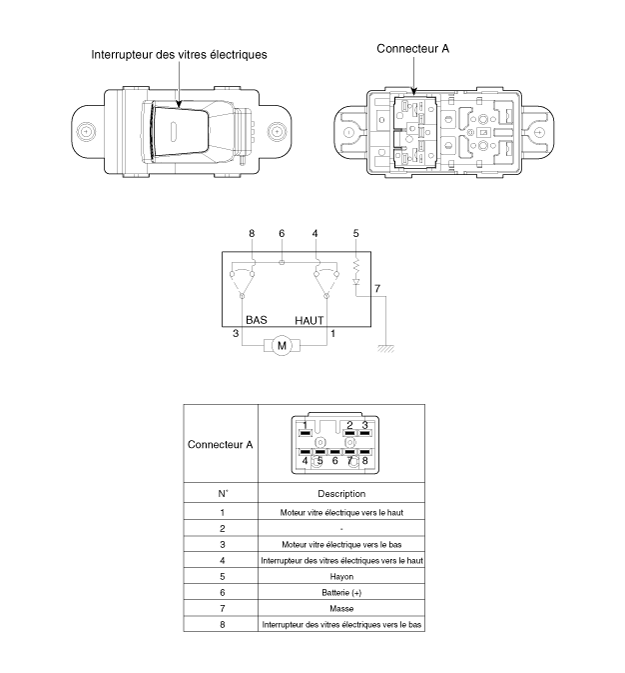

À interrupteur de la vitre électrique arrière

Interrupteur des vitres électriques

...

Procédures de réparation

Contrôle Contrôle de l'interrupteur principal de la vitre électrique 1. Débranchez la borne négative (-) de la batterie. 2. ...
