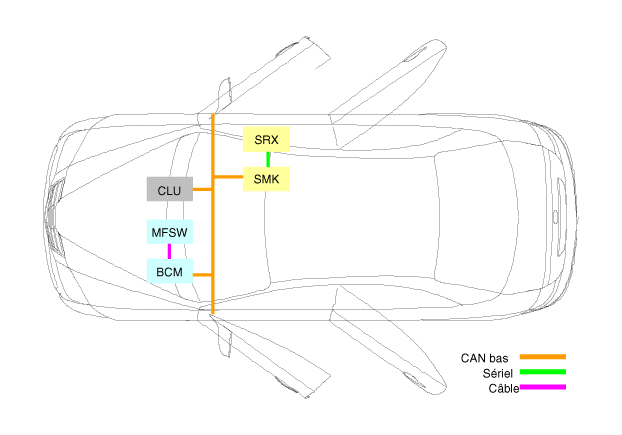

Le module de commande de carrosserie (A) fournit aux occupants du véhicule des
informations visuelles et audibles et contrôle differentes fonctions du véhicule.
Pour offrir et recevoir des informations, le module est connecté au réseau de
communication de bus CAN du véhicule.
Fonction
|
Description
|
entrée
|
sortie
|
Avertissement de ceinture de sécurité
|
| – |
ALL activé lorsque la ceinture est détachée
|
| – |
ALL activé lorsque la ceinture est attachée
|
| – |
ALL activé et vitesse du véhicule > 9 km/h lorsque la ceinture
est détachée
|
| – |
ALL activé et vitesse du véhicule > 20km/h lorsque la ceinture
est détachée
|
| – |
ALL activé et vitesse du véhicule > 20km/h lorsque la ceinture
est détachée, attachée
|
| – |
Vitesse du véhicule > 20km/h lorsque la ceinture est détachée
et indicateur de la ceinture de sécurité clignote et avertisseur
sonore, ceinture attachée
|
|
| – |
Indicateur de ceinture de sécurité allumé jusqu'à enclenchement
|
| – |
Indicateur de ceinture de sécurité allumé pendant 6 secondes
|
| – |
Indicateur de ceinture de sécurité clignotant
|
| – |
L'indicateur d'avertissement de la ceinture de sécurité clignote
et l'avertisseur sonore démarre
|
| – |
L'indicateur d'avertissement de la ceinture de sécurité clignote
et l'avertisseur sonore démarre
|
| – |
L'indicateur d'avertissement de la ceinture de sécurité est
éteint et l'avertisseur sonore est éteint
|
|
Avertissement démarrage de stationnement
|
| – |
ALL1 ON & interrupteur de frein de stationnement ON & vitesse
du véhicule > 5 km/h
|
|
| – |
Démarrage alerte frein de stationnement
|
|
Avertissement RPAS
|
| – |
Position R et capteurs PAS avec détection d'avertissement
|
|
| – |
Démarrage avertissement PAS selon le niveau d'avertissement
des capteurs PAS
|
|
Avertissement SMK
|
| – |
SMK envoie des messages d'avertissement tels que IDOUT WNG,
avertissement ESCL non verrouillé, avertissement ESCL non déverrouillé,
avertissement SSB
|
|
| – |
Démarrage avertisseur sonore en fonction du message d'avertissement
SMK
|
|
Relais de dégivrage avant et désembueur arrière
|
| – |
ALL1 activé, alternateur activé, interrupteur du désembueur
activé
|
|
| – |
Désembueur et dégivrage activés pendant 20 min
|
|
Vitre à commande électrique
|
| – |
moins de 30 s après ALL1 off et porte conducteur ouverte
|
|
| – |
Vitre électrique activée à tout moment
|
| – |
30 sec Après ALL1 off, vitre électrique désactivée
|
| – |
Vitre électrique désactivée immédiatement
|
|
COUPURE AUTO DES FEUX ARRIÈRE
|
| – |
Clé entrée et contacteur de hayon ON → clé Off → porte conducteur
ouverte
|
| – |
Clé entrée et contacteur de hayon ON → clé Off → porte conducteur
ouverte → contacteur de hayon off → contacteur de hayon on
|
|
| – |
Feux arrière éteints
|
|
clairage automatique
|
| – |
ALL1 on et contacteur d'éclairage auto on en condition lumière
du jour
|
| – |
ALL1 on et contacteur d'éclairage auto on en condition nuit
|
| – |
ALL1 on et contacteur d'éclairage auto on en condition lumière
du jour→ conditions de nuit
|
| – |
ALL1 on et contacteur d'éclairage auto on en condition de nuit
→ conditions lumière du jour
|
|
| – |
Feux arrière, Phares off
|
| – |
Feux arrière, Phares on
|
| – |
2,5 s après détection de condition de nuit, feux arrière et
phares on
|
| – |
5 s après détection de condition lumière du jour, feux arrière
et phares off
|
|
Feu-brouillard avant
|
| – |
Contacteur antibrouillard avant on lorsque ALL2 ON et feux arrière
on
|
|
| – |
Feu antibrouillard avant ON
|
|
Lampe d'habitacle
|
| – |
Toutes portes fermées & clé [On → Off] et une porte déverrouillée
|
| – |
Toutes portes fermées & clé [On → Off] et toutes portes verrouillées
|
| – |
Verrouillage Tx lorsque lampe d'habitacle on
|
|
| – |
Lampe d'habitacle allumée pendant 20 min
|
| – |
Lampe d'habitacle allumée pendant 30 s
|
| – |
LAMPE D'HABITACLE TEINTE
|
| – |
Lampe d'habitacle allumée pendant 30 s
|
| – |
LAMPE D'HABITACLE TEINTE
|
|
Phare
|
| – |
ALL2 ON et contacteur de phare ON
|
|
|
ESCORTE
|
| – |
ALL2 ON et contacteur de phare ON → ALL Off,
|
| – |
ALL2 ON et contacteur de phare ON → ALL Off → porte conducteur
ouverte → porte conducteur fermée
|
|
| – |
Phare ON pendant 20 min
|
| – |
Phare ON pendant 30 s
|
|
Phare d'accueil
|
| – |
Contacteur de phare On & Toutes portes fermées & toutes portes
verrouillées & clé Off & déverrouillage TX
|
| – |
Contacteur de phare On & Toutes portes fermées & toutes portes
verrouillées & clé Off & déverrouillage TX → verrouillage TX
avant que le minuteur 15 s ait expiré
|
| – |
Contacteur d'éclairage auto On & condition de nuit & Toutes
portes fermées & toutes portes verrouillées & clé Off & déverrouillage
TX
|
|
| – |
Phare et feux arrière ON pendant 15 s
|
| – |
Phare Off juste après le verrouillage TX
|
| – |
Phare et feux arrière ON pendant 15 s
|
|
RAPPEL DE CL
|
| – |
Clé off & porte passager/conducteur ouverte & contacteur de
verrouillage de contacteur central on
|
| – |
Clé on & porte passager/conducteur ouverte & poignée passager/conducteur
passe de déverrouillée à verrouillée
|
|
| – |
Toutes portes déverrouillées Si la poignée est toujours bloquée,
BCM tente le déverrouillage 3 fois
|
| – |
Toutes portes déverrouillées Si la poignée est toujours bloquée,
BCM tente le déverrouillage 3 fois
|
|
Rappel passif
|
| – |
Signal de rappel passif reçu de SMK
|
|
| – |
Toutes portes déverrouillées et démarrage de l'avertisseur sonore
|
|
Déverrouillage lors d'impact
|
| – |
Clé On & signal d'impact reçu
|
|
| – |
Toutes portes déverrouillées pendant 5 s
|
|
Détection de la vitesse
À VERROUILLAGE DE PORTE AUTOMATIQUE
|
| – |
ALL1 ON & alternateur On & une porte déverrouillée & vitesse
du véhicule > 15km/h
|
| – |
ALL1 ON & alternateur On & vitesse du véhicule > 15km/h & toutes
portes verrouillées → une porte déverrouillée
|
|
| – |
VERROUILLAGE DE TOUTES PORTES
|
| – |
VERROUILLAGE DE TOUTES PORTES
|
|
Levier de changement de vitesse
À VERROUILLAGE DE PORTE AUTOMATIQUE
|
| – |
ALL1 activé, alternateur activé, position du levier de passage
des vitesses [R] → pas [R],
|
|
| – |
VERROUILLAGE DE TOUTES PORTES
|
|
Clé Off
DÉVERROUILLAGE DE PORTE AUTOMATIQUE
|
| – |
Une porte verrouillée & clé [entrée] → [Off]
|
|
| – |
DÉVERROUILLAGE DE TOUTES LES PORTES
|
|
Levier de changement de vitesse
DÉVERROUILLAGE DE PORTE AUTOMATIQUE
|
| – |
ALL1 activé, alternateur activé, position du levier de passage
des vitesses [R] → [R],
|
|
| – |
DÉVERROUILLAGE DE TOUTES LES PORTES
|
|
Réveil de navigation
|
| – |
clé sortie & déverrouillage Tx/déverrouillage passif reçu
|
|
| – |
Signal de réveil de navigation envoyé
|
| – |
Pas de renvoi dans la min
|
|
Libération du hayon arrière
|
| – |
Toutes les portes déverrouillées & contacteur d'ouverture du
hayon ON
|
| – |
Signal de hayon passif reçu
|
|
|
Antivol
|
| – |
Toutes portes fermées & clé Off & verrouillage Tx & et toutes
portes fermées
|
| – |
[État armement] porte ouverte sans déverrouillage Tx / signal
de déverrouillage passif
|
|
| – |
Attente d'armement 30 s
|
| – |
Armement après 30 s sans interruption
|
| – |
Activation du klaxon, clignotement des feux de détresse
|
|
