Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système mécanique du moteur / Système d′admission et d′échappement / Collecteur d′échappement / Composants et emplacement des composants

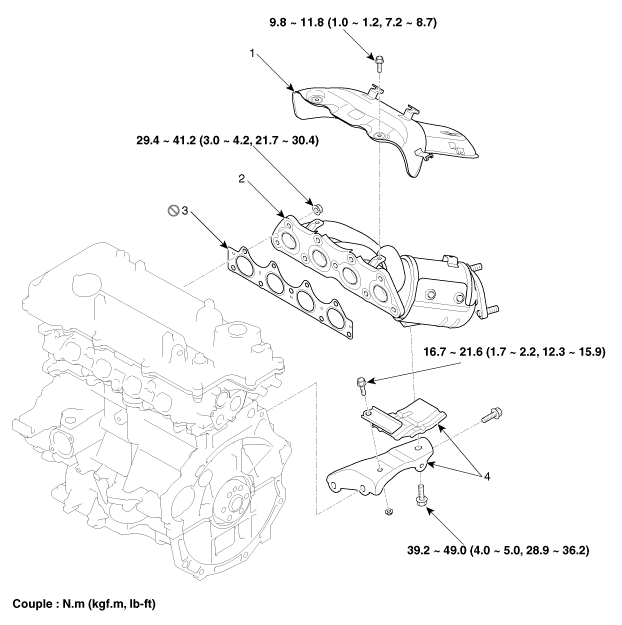

COMPOSANTS

1. Protecteur de chaleur
2. Collecteur d'échappement

3. Joint du collecteur d'échappement
4. Support du collecteur d’échappement

Procédures de réparations

Dépose et pose 1. Enlevez le carter du moteur. 2. Débranchez la borne négative de la batterie. Couple de ...
