Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système mécanique du moteur / Système de refroidissement / Thermostat / Composants et emplacement des composants

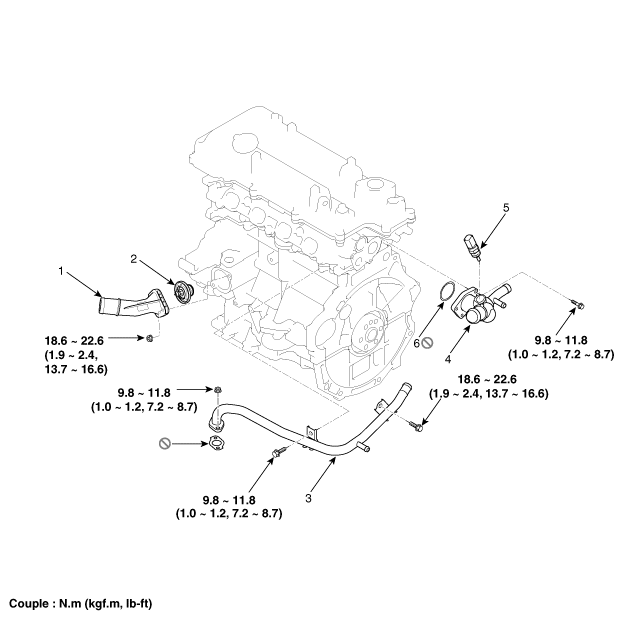

COMPOSANTS

1. Raccord d’arrivée d’eau
2. Thermostat
3. Tuyau de chauffage

4. Ensemble de commande de température d’eau
5. Capteur de température de l’eau
6. Joint d’étanchéité
