Kia Rio Revue Technique Automobile / Système de chauffage ventilation et climatisation / À soufflerie / Unité de soufflerie / Composants et emplacement des composants

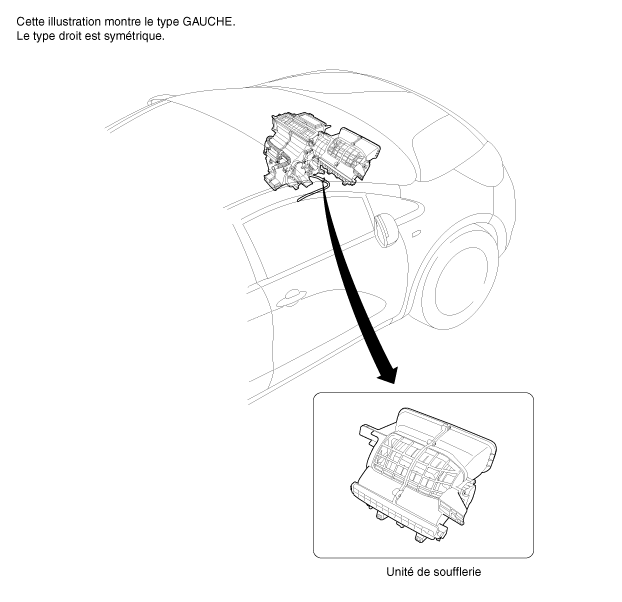

EMPLACEMENT DES COMPOSANTS

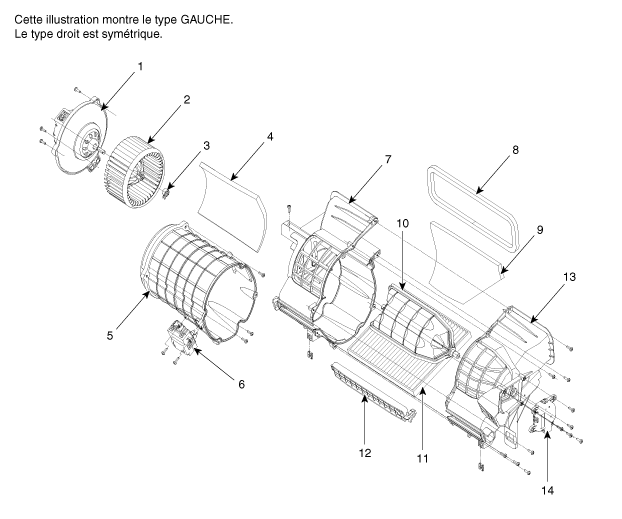

COMPOSANTS

1. Moteur de soufflerie
2. Ventilateur de soufflerie
3. Serrage
4. Plaquette NVH
5. Carter de connexion
6. Ionisateur du groupe d'instruments (FATC seulement)
7. Carter d'admission (G)

8. Joint d'admission
9. Plaquette NVH
10. Volet d'admission
11. Filtre d’air de commande climatique
12. Couvercle du filtre d’air de commande climatique
13. Carter d'admission (D)
14. Activateur d'admission

Unité de soufflerie

...

Procédures de réparations

REMPLACEMENT 1. Déposez l'unité de chauffage et de soufflerie. (Voir le groupe HA - "Unité de chauffage") 2. S ...
