| INDEX D'EMPLACEMENT DES COMPOSANTS |

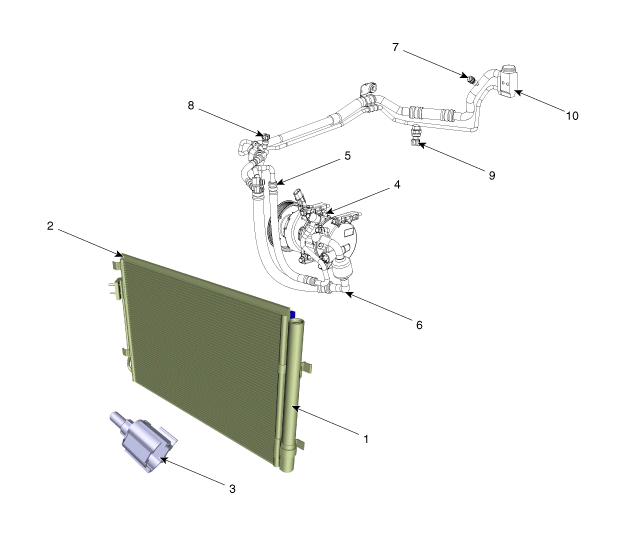

| Compartiment moteur |

|
1. Dessicateur du récepteur 2. Condensateur 3. Capteur de la température ambiante 4. Compresseur 5. Tuyau de décharge |
6. Ensemble du tuyau d'aspiration et de liquide 7. Port de service (basse pression) 8. Port de service (haute pression) 9. Transducteur de pression du climatiseur (APT) 10. Soupape d'expansion |

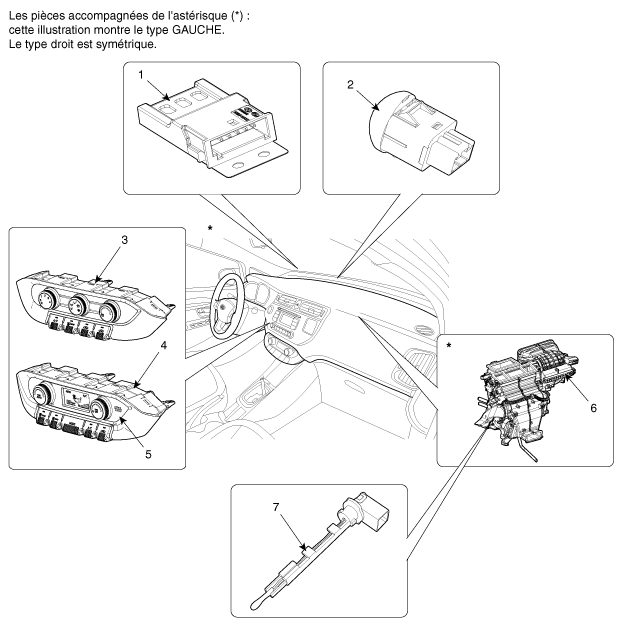

| Intérieur |

|
1 Capteur de désembuage automatique 2 Photocapteur 3 Commande du climatiseur et du chauffage (MANUEL) 4 Commande du climatiseur et du chauffage (FATC) |
5 Capteur d'habitacle 6 Unité de chauffage et de soufflerie 7 Capteur de température de l'évaporateur |
