Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Essuie-glace / lave-glace du pare-brise / Composants et emplacement des composants

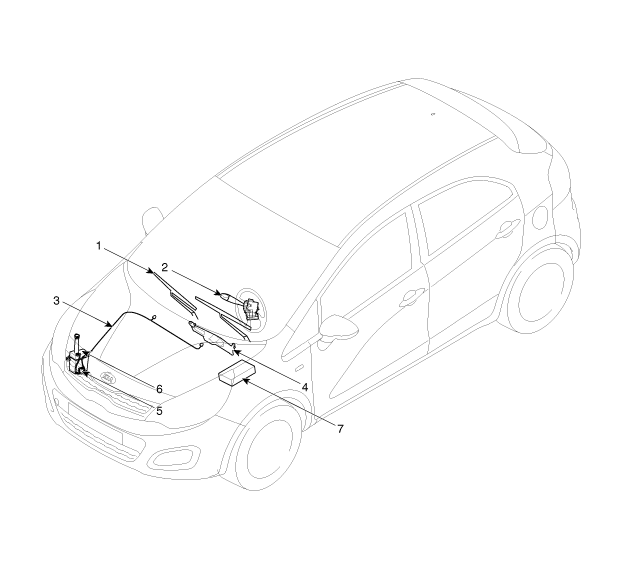

EMPLACEMENT DES COMPOSANTS

1. Bras et lame de l'essuie-glace du pare-brise
2. Interrupteur de l'essuie-glace et du lave-vitre
3. Flexible de lave-glace du pare-brise
4. Moteur et raccordement de l'essuie-glace du pare-brise

5. Moteur du lave-glace
6. Réservoir du lave-glaces
7. Relais de l'essuie-glace (Boîte de relais du compartiment moteur)

Essuie-glace / lave-glace du pare-brise

...

À interrupteur de l′essuie-glace / lave-glace du pare-brise: Procédures de réparation

Contrôle CONTRÔLE DE L′INTERRUPTEUR DE L′ESSUIE-GLACE ET DU LAVE-GLACE Contrôlez la présence de continuité entre les bornes suivantes, à chaque position de l'inter ...
