Kia Rio Revue Technique Automobile: Composants et emplacement des composants

Kia Rio Revue Technique Automobile / Système électrique de carrosserie / Audio / Unité audio / Composants et emplacement des composants

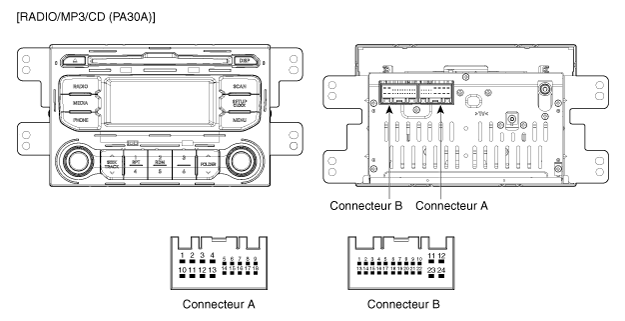

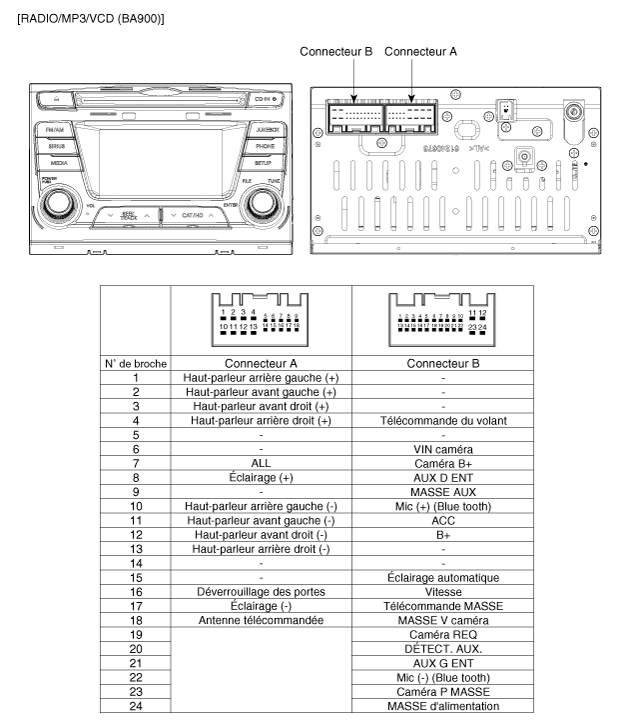

COMPOSANTS

Spécification de la borne (PA30A)

NON	Description de la borne	État	Condition spécifiée
A1	Haut-parleur arrière gauche-	Connexion nécessaire au véhicule	Sortie analogique
A2	Haut-parleur avant gauche-	Connexion nécessaire au véhicule	Sortie analogique
A3	Haut-parleur avant droit-	Connexion nécessaire au véhicule	Sortie analogique
A4	Haut-parleur arrière droit-	Connexion nécessaire au véhicule	Sortie analogique
A5	-
A6	-
A7	-
A8	Rhéostat du véhicule +	Connexion nécessaire au véhicule
A9	ANNULATION ATTÉNUATION ÉCL.	Connexion nécessaire au véhicule
A10	Haut-parleur arrière gauche-	Connexion nécessaire au véhicule	Sortie analogique
A11	Haut-parleur avant gauche-	Connexion nécessaire au véhicule	Sortie analogique
A12	Haut-parleur avant droit-	Connexion nécessaire au véhicule	Sortie analogique
A13	Haut-parleur arrière droit-	Connexion nécessaire au véhicule	Sortie analogique
A14	-
A15	-
A16	-
A17	Rhéostat du véhicule +	Connexion nécessaire au véhicule
A18	Alimentation à distance pour l'antenne	ACC ON	9 V ~ 18 V
B1	-
B2	-
B3	-
B4	Commande à distance du volant	Interrupteur du volant actionné	0,5 V ~ 3 V
B5	-
B6	USB D+	Le dispositif USB est inséré	3,2 V ~ 3,45
B7	Alimentation USB/iPod	Le dispositif USB/iPod est inséré	4,9 V ~ 5,1 V
B8	Signal de son droit AUX	Dispositif auxiliaire externe en lecture audio (Au moment de l'utilisation de la prise Aux)	Une forme d'onde synchronisée avec le son est sortie
B9	Masse de référence AUX	en tout temps	En dessous de 1 ohm
B10	Bluetooth MIC+	Entrez le signal de voix via MIC	Une forme d'onde synchronisée avec données de voix via MIC
B11	Accessoire	Activation du moteur (ACC)	11 ~ 14 V
B12	BATTERIE	en tout temps	11 ~ 14 V
B13	-
B14	-
B15	-
B16	Signal capteur de vitesse	Activation du moteur (ALL), le véhicule se déplace lentement	Génération d'impulsion niveau 5 V environ
B17	Masse de la commande à distance du volant	en tout temps	En dessous de 1 ohm
B18	USB D+	Le dispositif USB est inséré	3,2 V ~ 3,45
B19	Ligne de détection iPod	Le dispositif iPod est inséré	MASSE
B20	Détection d'entrée de signal AUX	Le dispositif auxiliaire est inséré	0 V (bas) → 5 V (haut)
B21	Signal de son gauche AUX	Dispositif auxiliaire externe en lecture audio (Au moment de l'utilisation de la prise Aux)	Une forme d'onde synchronisée avec le son est sortie
B22	Bluetooth MIC+	Entrez le signal de voix via MIC	Une forme d'onde synchronisée avec données de voix via MIC
B23	-
B24	masse	en tout temps	En dessous de 1 ohm
